Down-light

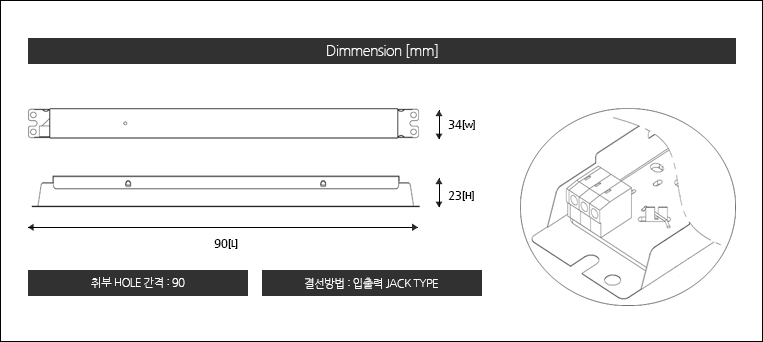

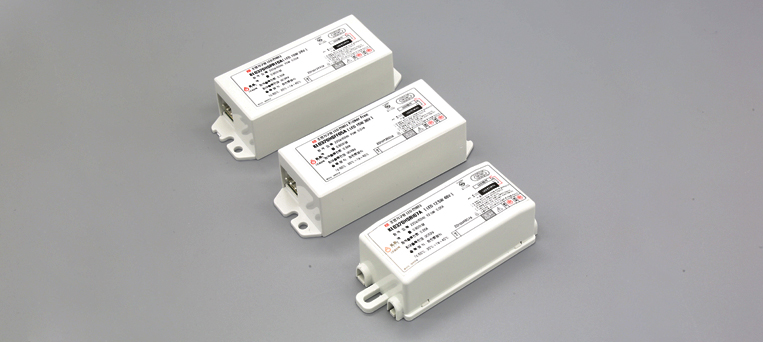

HS Series
[Features]
- DM Series 와 HS Series는 3w~20w의 다운라이트 등 기구에 사용
- 절연제품, 비절연제품, Flicker Free제품으로 구성
- 일반조명 및 센서등용으로 사용되는 고효율, 고신뢰성의 LED컨버터
- HS제품은 MR타입의 LED램프용으로 기존의 할로겐(50w)의 대치용 LED컨버터
| DESCRIPTION | HSPR | HSBI | HSFF | |
|---|---|---|---|---|
| Circuit Type | Primary Side Regulation Type |
Non Isolation Type | Power Factor Correction Primary Side Regulation Type |
|
| Feature | Standard | Standard | Flicker Free | |
| Input | Voltage (입력전압) |
198 ~ 242 VAC | ||
| Frequency (주파수) |
60Hz ± 3Hz | |||
| Power Factor (역률) |
λ > 0.9 | |||
| Efficiency (효율) |
85% | |||
| Input | DC Voltage (출력전압) |
24Vdc ~ 48Vdc | ||
| Rated Current (출력전류) |
Min 53mA ~ Max 710A | Min 53mA ~ Max 710A | Min 53mA ~ Max 710A | |
| Rated Power (출력전력) |
Min 2.5W ~ Max 17W | Min 2.5W ~ Max 17W | Min 2.5W ~ Max 17W | |
| Output Method (출력방식) |
Constant Current Type | |||
| Protection | Over Load (과부하) |
Protection Type : Shut Down operation Voltage, Restart | ||
| Over Voltage (과전압) |
Protection Type : Shut Down operation Voltage, Restart | |||
| Environment | Operating Temperature (사용온도) |
-20℃ ~ 50℃ | ||
| Storage Temp & Humidity (보관조건) |
-20℃ ~ 70℃ / 10 ~ 90%RH | |||
| Safety & EMI | Safety Standards | KS C 7655, 10-IS 0256 | ||
| EMI | Compliance to KSC IEC 61000, Class B | |||

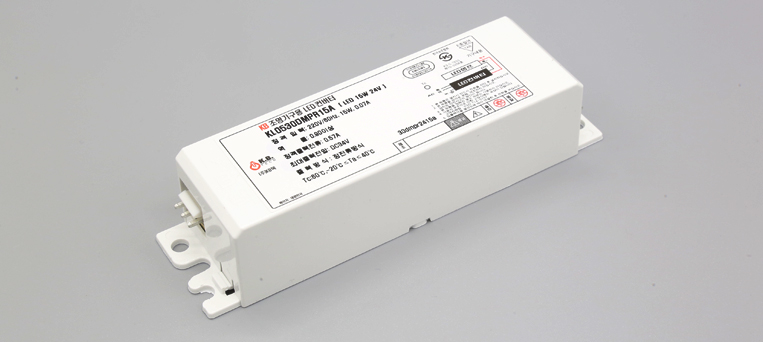

DM Series
[Features]
- DM Series 와 HS Series는 3w~20w의 다운라이트 등 기구에 사용
- 절연제품, 비절연제품, Flicker Free제품으로 구성
- 일반조명 및 센서등용으로 사용되는 고효율, 고신뢰성의 LED컨버터
- HS제품은 MR타입의 LED램프용으로 기존의 할로겐(50w)의 대치용 LED컨버터
| DESCRIPTION | DMPR | |
|---|---|---|
| Circuit Type | Primary Side Regulation Type | |
| Feature | Standard | |
| Input | Voltage (입력전압) |
198 ~ 242 VAC |
| Frequency (주파수) |
60Hz ± 3Hz | |
| Power Factor (역률) |
λ > 0.9 | |
| Efficiency (효율) |
85% | |
| Output | DC Voltage (출력전압) |
24Vdc ~ 48Vdc |
| Rated Current (출력전류) |
Min 89mA ~ Max 1060mA | |
| Rated Power (출력전력) |
Min 4.2W ~ Max 25.5W | |
| Output Method (출력방식) |
Constant Current Type | |
| Protection | Over Load (과부하) |
Protection Type : Shut Down operation Voltage, Restart |
| Over Voltage (과전압) |
Protection Type : Shut Down operation Voltage, Restart | |
| Environment | Operating Temperature (사용온도) |
-20℃ ~ 50℃ |
| Storage Temp & Humidity (보관조건) |
-20℃ ~ 70℃ / 10 ~ 90%RH | |
| Safety & EMI | Safety Standards | KS C 7655, 10-IS 0256 |
| EMI | Compliance to KSC IEC 61000, Class B | |

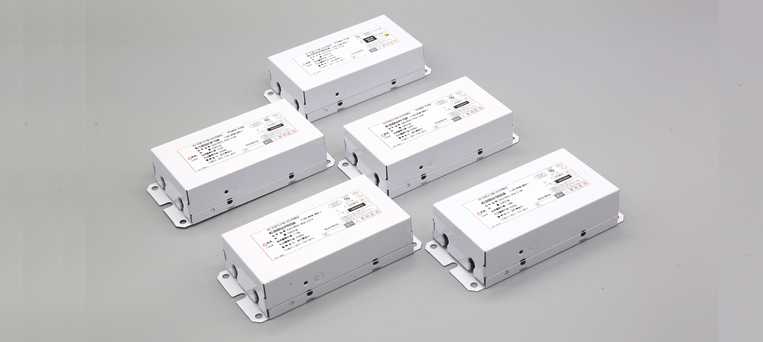

JL Series
[Features]
- JS Series (10w~40w) / JL Series (30w~65w)는 다운라이트 등기구에 사용
- 절연제품, Flicker Free제품, Dimming제품으로 구성
- 고효율, 고신뢰성의 LED컨버터
- KS 및 고효율기준을 만족시키는 LED컨버터
| DESCRIPTION | JLPF | JLPR | JLSR | JLSF | JLDD | |
|---|---|---|---|---|---|---|
| Circuit Type | Primary Side Regulation Type | Secondary Side Regulation Type | 2 Stage Dimming Type | |||
| Feature | Flicker Free | Standard | DC Sensor | DC Sensor Flicker Free |
Standard | |
| Input | Voltage (입력전압) |
198 ~ 242 VAC | ||||
| Frequency (주파수) |
60Hz ± 3Hz | |||||
| Power Factor (역률) |
λ > 0.9 | |||||
| Efficiency (효율) |
85% | |||||
| Output | DC Voltage (출력전압) |
24Vdc ~ 48Vdc | ||||
| Rated Current (출력전류) |
Min 530mA ~ Max 1770mA | Min 530mA ~ Max 1770mA | Min 530mA ~ Max 1770mA | Min 530mA ~ Max 1770mA | Min 178mA ~ Max 1770mA | |
| Rated Power (출력전력) |
Min 25.5W ~ Max 42.5W | Min 25.5W ~ Max 42.5W | Min 25.5W ~ Max 42.5W | Min 25.5W ~ Max 42.5W | Min 8.5W ~ Max 42.5W | |
| Output Method (출력방식) |
Constant Current Type | |||||
| Protection | Over Load (과부하) |
Protection Type : Shut Down operation Voltage, Restart | ||||
| Over Voltage (과전압) |
Protection Type : Shut Down operation Voltage, Restart | |||||
| Environment | Operating Temperature (사용온도) |
-20℃ ~ 50℃ | ||||
| Storage Temp & Humidity (보관조건) |
-20℃ ~ 70℃ / 10 ~ 90%RH | |||||
| Safety & EMI | Safety Standards | KS C 7655, 10-IS 0256 | ||||
| EMI | Compliance to KSC IEC 61000, Class B | |||||

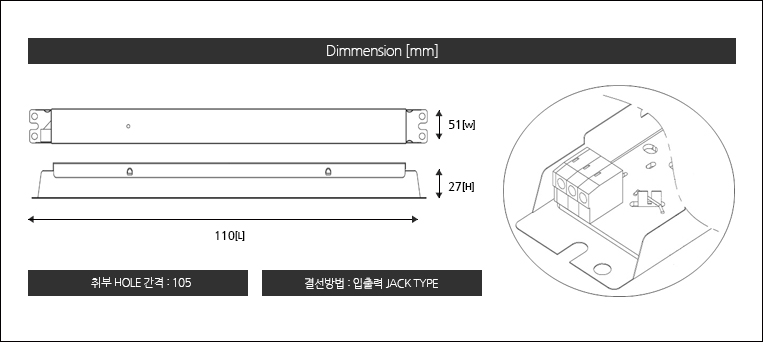

JS Series
[Features]
- JS Series (10w~40w) / JL Series (30w~65w)는 다운라이트 등기구에 사용
- 절연제품, Flicker Free제품, Dimming제품으로 구성
- 고효율, 고신뢰성의 LED컨버터
- KS 및 고효율기준을 만족시키는 LED컨버터
| DESCRIPTION | JSPF | JSPR | JSSR | JSSF | JSDD | |
|---|---|---|---|---|---|---|
| Circuit Type | Primary Side Regulation Type | Secondary Side Regulation Type | 2 Stage Dimming Type | |||
| Feature | Flicker Free | Standard | DC Sensor | DC Sensor Flicker Free |
Standard | |
| Input | Voltage (입력전압) |
198 ~ 242 VAC | ||||
| Frequency (주파수) |
60Hz ± 3Hz | |||||
| Power Factor (역률) |
λ > 0.9 | |||||
| Efficiency (효율) |
85% | |||||
| Output | DC Voltage (출력전압) |
24Vdc ~ 48Vdc | ||||
| Rated Current (출력전류) |
Min 177mA ~ Max 1420mA | Min 177mA ~ Max 1420mA | Min 177mA ~ Max 1420mA | Min 177mA ~ Max 1420mA | Min 177mA ~ Max 1420mA | |
| Rated Power (출력전력) |
Min 8.5W ~ Max 34W | Min 8.5W ~ Max 34W | Min 8.5W ~ Max 34W | Min 8.5W ~ Max 34W | Min 8.5W ~ Max 34W | |
| Output Method (출력방식) |
Constant Current Type | |||||
| Protection | Over Load (과부하) |
Protection Type : Shut Down operation Voltage, Restart | ||||
| Over Voltage (과전압) |
Protection Type : Shut Down operation Voltage, Restart | |||||
| Environment | Operating Temperature (사용온도) |
-20℃ ~ 50℃ | ||||
| Storage Temp & Humidity (보관조건) |
-20℃ ~ 70℃ / 10 ~ 90%RH | |||||
| Safety & EMI | Safety Standards | KS C 7655, 10-IS 0256 | ||||
| EMI | Compliance to KSC IEC 61000, Class B | |||||

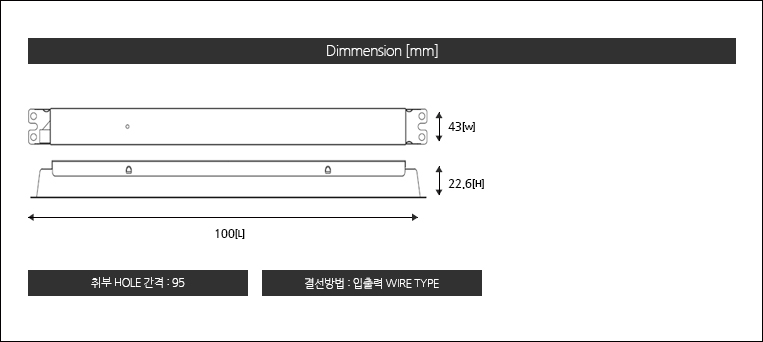

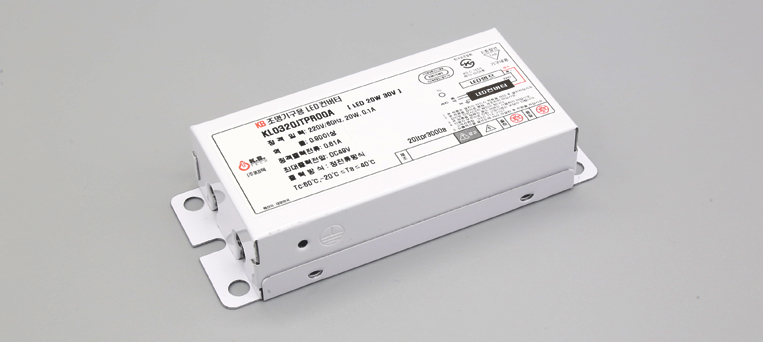

JT Series
[Features]
- JT Series 는 3W~20W의 다운라이트등기구에 사용
- 고효율, 고신뢰성의 LED컨버터
- KS및 고효율기준을 만족시키는 LED컨버터
| DESCRIPTION | JTPR | |
|---|---|---|
| Circuit Type | Primary Side Regulation Type | |
| Feature | Standard | |
| Input | Voltage (입력전압) |
198 ~ 242 VAC |
| Frequency (주파수) |
60Hz ± 3Hz | |
| Power Factor (역률) |
λ > 0.9 | |
| Efficiency (효율) |
85% | |
| Output | DC Voltage (출력전압) |
24Vdc ~ 48Vdc |
| Rated Current (출력전류) |
Min 53mA ~ Max 710A | |
| Rated Power (출력전력) |
Min 2.5W ~ Max 17W | |
| Output Method (출력방식) |
Constant Current Type | |
| Protection | Over Load (과부하) |
Protection Type : Shut Down operation Voltage, Restart |
| Over Voltage (과전압) |
Protection Type : Shut Down operation Voltage, Restart | |
| Environment | Operating Temperature (사용온도) |
-20℃ ~ 50℃ |
| Storage Temp & Humidity (보관조건) |
-20℃ ~ 70℃ / 10 ~ 90%RH | |
| Safety & EMI | Safety Standards | KS C 7655, 10-IS 0256 |
| EMI | Compliance to KSC IEC 61000, Class B | |
