LED컨버터 제조과정

1. PCB Artwork
① 도면 설계준비

① 도면 설계준비

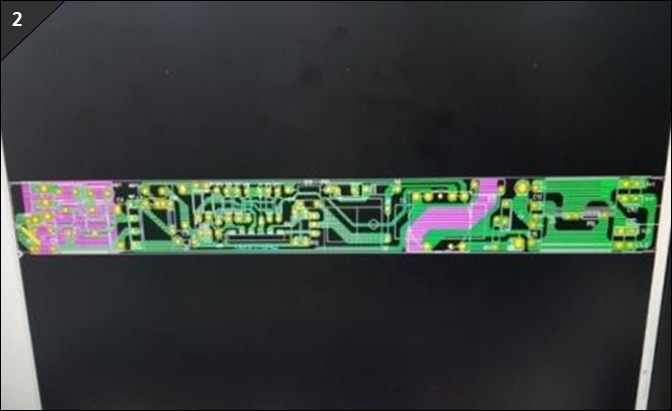

② 도면 설계

② 도면 설계

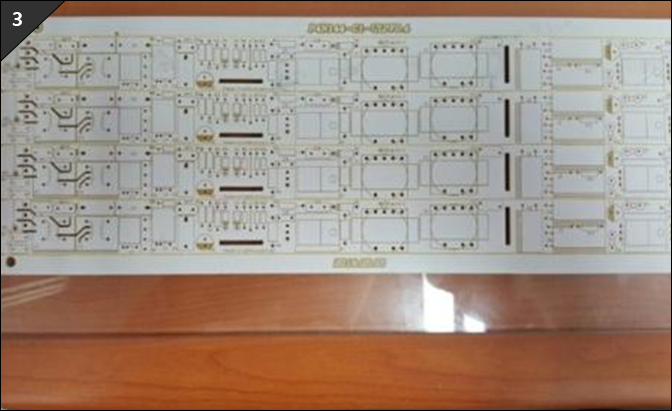

③ PCB 샘플

③ PCB 샘플

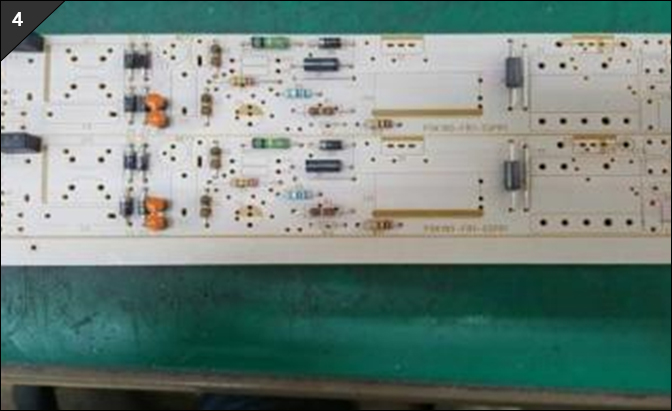

④ 모의생산 (설계 양산성 검토)

④ 모의생산 (설계 양산성 검토)

2. 생산
① 자삽상태인 PCB ASSY

① 자삽상태인 PCB ASSY

② 수삽공정

② 수삽공정

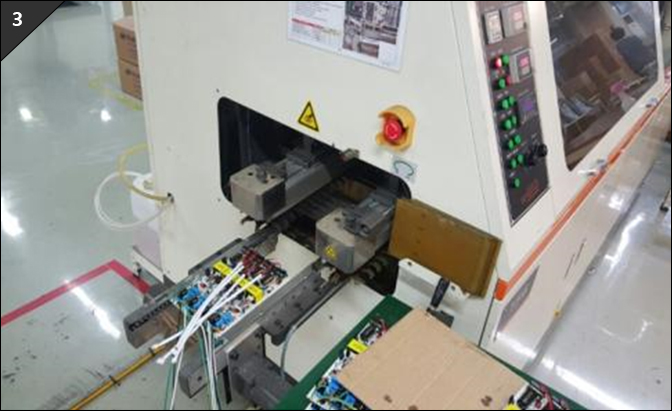

③ 자동으로 솔더링 작업공정

③ 자동으로 솔더링 작업공정

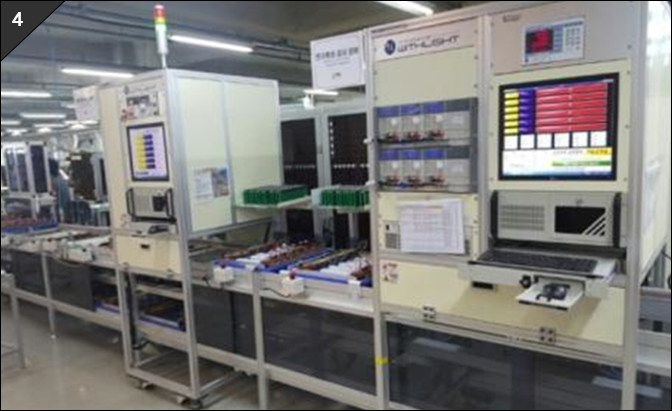

④ 자동 에이징 및 검사공정

④ 자동 에이징 및 검사공정

'
3. 에이징 및 포장

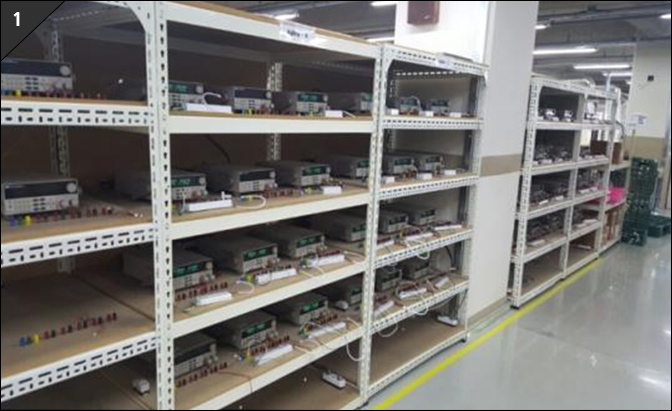

① Aging 시험

① Aging 시험

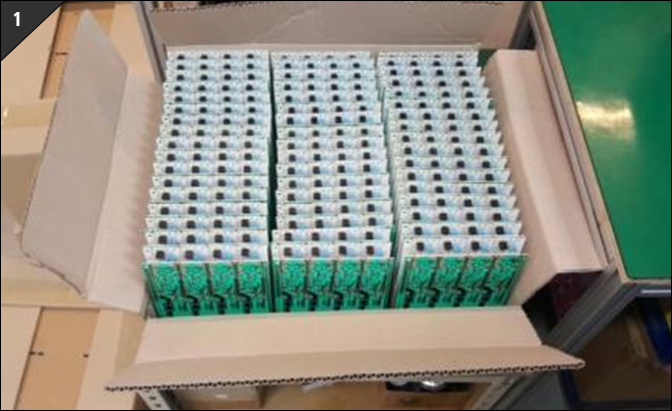

② 품질검수 완료 후 출하

② 품질검수 완료 후 출하

LED Module 제조 과정

PCB Module

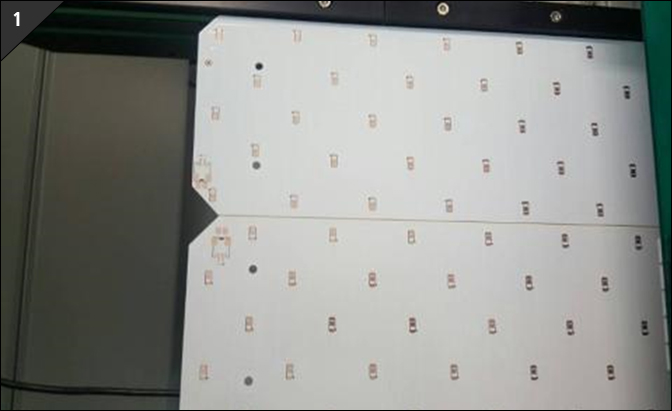

① LED Module PCB

① LED Module PCB

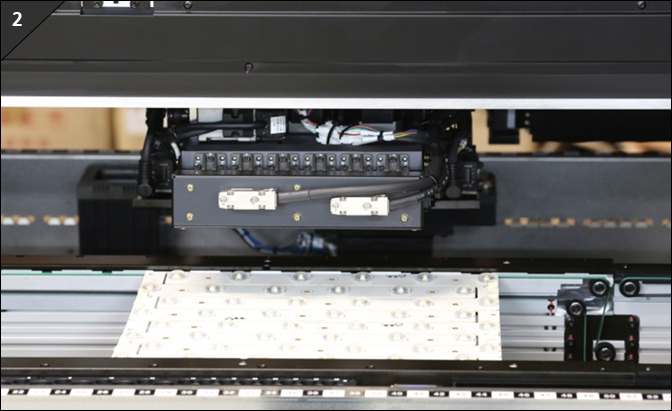

② In-Loader : PCB Loading & Input

② In-Loader : PCB Loading & Input

③ Printer : Print a lead of cream on the Metal Mask

③ Printer : Print a lead of cream on the Metal Mask

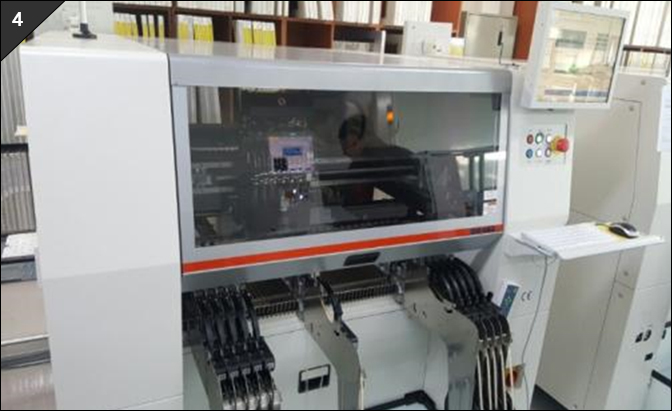

④ Mounter : Mounting LED on PCB

④ Mounter : Mounting LED on PCB

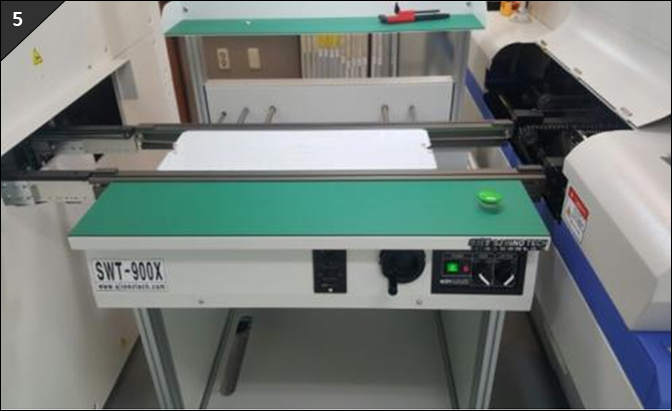

⑤ 워크 테이블 : 중간 검사(육안 검사)

⑤ 워크 테이블 : 중간 검사(육안 검사)

⑥ 리플로워 : 열을 가해서 납을 녹이는 공정

⑥ 리플로워 : 열을 가해서 납을 녹이는 공정

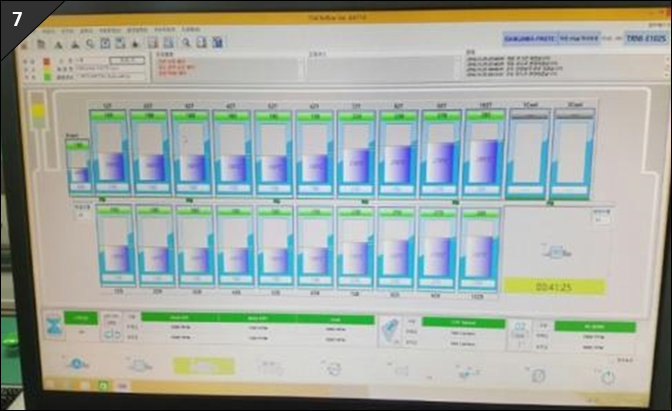

⑦ 온도 설정

⑦ 온도 설정

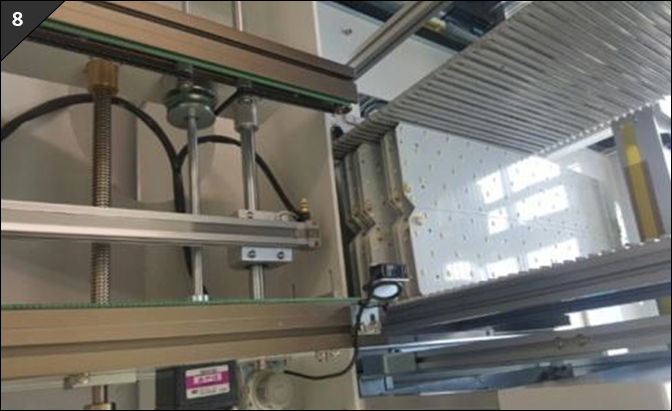

⑧ 언로더 : PCB 공정 완료

⑧ 언로더 : PCB 공정 완료

LED Module –LENS Mounting
① Dispenser – Bonding on PCB

① Dispenser – Bonding on PCB

② Mounter : Mounting LENS on PCB

② Mounter : Mounting LENS on PCB

③ SMT Reflower

③ SMT Reflower

④ Un-Loader : Process Complete

④ Un-Loader : Process Complete
